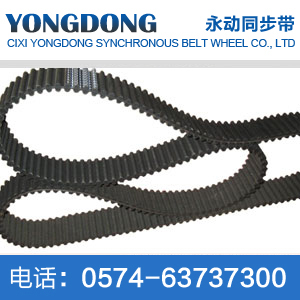

D-XL橡膠雙面齒同步帶的保管、安裝使用注意事項
1、嚴禁將D-XL橡膠雙面齒同步帶強行過度折斷、彎曲、避免強力層損傷，失去使用價值。
2、不得將D-XL橡膠雙面齒同步帶長期處于不正常的彎曲狀態存放。
3、將D-XL橡膠雙面齒同步帶要保存在陰涼處。
4、安裝時請縮短中心距，放松張緊輪，不得強行將帶從帶輪下凸擋邊上硬拉拖磨裝入。
5、D-XL橡膠雙面齒同步帶的齒必須與同步帶輪的運轉方向直角。
6、主動輪與被動輪的主軸的平行度就控制在正切=1/1000左右。軸位不準，直接影響使用壽命。
7、發現主動輪上D-XL橡膠雙面齒同步帶向一邊偏位，應移動一下被動輪加以調整，并調整張緊輪的壓力。
8、在起動時，中心距改變，D-XL橡膠雙面齒同步帶松馳，發生跳齒現象，應檢查帶輪機架是否松動，軸的定位有否失準。加以調整、加固。
9、D-XL橡膠雙面齒同步帶安裝時必須按不同的型號和帶寬適當?shù)募右詮埦o力。
10、張緊輪且一定要安裝在帶動的傳動松邊一側。
D-XL橡膠雙面齒同步帶傳動的特點
D-XL橡膠雙面齒同步帶主要用于雙面?zhèn)鲃樱型?、同時、雙效率特點。在要求用一條帶傳動而且方向相反，安裝位置要求特別緊湊，或者在主傳動和輔傳動聯動等其他傳動要求高的領域，都體現了它的卓越性；D-XL橡膠雙面齒同步帶以結構輕巧、無滑差嚙合傳動、低噪音等特點被廣大機械、紡織、精密儀器儀表、石油化工、通訊電纜等行業認識、認可并得到了廣泛應用。
型號 | 節線長 | 齒數 | 型號 | 節線長 | 齒數 | 型號 | 節線長 | 齒數 |
200D-XL | 508.00 | 100 | 306D-XL | 777.24 | 153 | 460D-XL | 1168.40 | 230 |
202D-XL | 513.08 | 101 | 310D-XL | 787.40 | 155 | 480D-XL | 1219.20 | 240 |
206D-XL | 523.24 | 103 | 316D-XL | 802.64 | 158 | 490D-XL | 1244.60 | 245 |
208D-XL | 528.32 | 104 | 320D-XL | 812.80 | 160 | 492D-XL | 1249.68 | 246 |
210D-XL | 533.40 | 105 | 326D-XL | 828.04 | 163 | 490D-XL | 1244.60 | 249 |
212D-XL | 538.48 | 106 | 330D-XL | 838.20 | 165 | 514D-XL | 1305.56 | 257 |
214D-XL | 543.56 | 107 | 340D-XL | 863.60 | 170 | 560D-XL | 1422.40 | 280 |
218D-XL | 553.72 | 109 | 344D-XL | 873.76 | 172 | 564D-XL | 1432.56 | 282 |
220D-XL | 558.80 | 110 | 348D-XL | 883.92 | 174 | 566D-XL | 1437.64 | 283 |
226D-XL | 574.04 | 113 | 352D-XL | 894.08 | 176 | 574D-XL | 1457.96 | 287 |
228D-XL | 579.12 | 114 | 356D-XL | 904.24 | 178 | 580D-XL | 1473.20 | 290 |
230D-XL | 584.20 | 115 | 360D-XL | 914.40 | 180 | 612D-XL | 1554.48 | 306 |
234D-XL | 594.36 | 117 | 362D-XL | 919.48 | 181 | 630D-XL | 1600.20 | 315 |
236D-XL | 599.44 | 118 | 364D-XL | 924.56 | 182 | 670D-XL | 1701.80 | 335 |
240D-XL | 609.60 | 120 | 370D-XL | 939.80 | 185 | 672D-XL | 1706.88 | 336 |
248D-XL | 629.92 | 124 | 372D-XL | 944.88 | 186 | 686D-XL | 1742.44 | 343 |
250D-XL | 635.00 | 125 | 376D-XL | 955.04 | 188 | 710D-XL | 1803.40 | 355 |
256D-XL | 650.24 | 128 | 380D-XL | 965.20 | 190 | 720D-XL | 1828.80 | 360 |
260D-XL | 660.40 | 130 | 384D-XL | 975.36 | 192 | 736D-XL | 1869.44 | 368 |
264D-XL | 670.56 | 132 | 390D-XL | 990.60 | 195 | 788D-XL | 2001.52 | 394 |
270D-XL | 685.80 | 135 | 392D-XL | 995.68 | 196 | 860D-XL | 2184.40 | 430 |
274D-XL | 695.96 | 137 | 400D-XL | 1016.00 | 200 | 1032D-XL | 2621.28 | 516 |
276D-XL | 701.04 | 138 | 412D-XL | 1046.48 | 206 | 1220D-XL | 3098.80 | 610 |
280D-XL | 711.20 | 140 | 414D-XL | 1051.56 | 207 | 1300D-XL | 3302.00 | 650 |
282D-XL | 716.28 | 141 | 424D-XL | 1076.96 | 212 | 1494D-XL | 3794.76 | 747 |
286D-XL | 726.44 | 143 | 430D-XL | 1092.20 | 215 | 2128D-XL | 5405.12 | 1064 |
290D-XL | 736.60 | 145 | 432D-XL | 1097.28 | 216 | |||
300D-XL | 762.00 | 150 | 434D-XL | 1102.36 | 217 | |||
304D-XL | 772.16 | 152 | 450D-XL | 1143.00 | 225 |
