L橡膠單面齒同步帶

L橡膠單面齒同步帶是采用進口優質合成氯丁膠為主要原料,配入多種不同用途的輔料;骨架材料均為日本進口優質玻璃纖維線繩;帶齒表面采用尼龍66高彈力布做保護。具有動態屈繞性好,抗龜裂性能好,臭氧性能優良,耐老化,耐熱,耐油,耐磨損等特點。

生產材料: 橡膠,玻璃纖維線

加工設備: 蒸缸模具

供貨周期: 1~3天

應用領域: 紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等


  1. 規格型號介紹
  2. 基本額定功率表
L橡膠單面齒同步帶設計參數:
齒形為英制梯形齒,又名方型齒,屬于輕型傳動設計。
標準設計參考值:節距:9.525mm;齒高:1.91mm;帶厚:3.6mm;角度:40度
L橡膠單面齒同步帶設計要點:
1、L橡膠單面齒同步帶為梯形齒形式。
2、L橡膠單面齒同步帶彈性支持和帶齒結合耐用性和重量輕。
3、L橡膠單面齒同步帶帶齒的表面采用尼龍66高彈力布面臨保護和加強了齒表面。
4、L橡膠單面齒同步帶骨架材料采用進口優質玻璃纖維線繩具有非常好的穩定性和靈活性。
L橡膠單面齒同步帶功能優勢:
1、電力傳輸可達150千瓦和高達10,000 rpm的速度。
2、外設速度可達80米/秒。
3、防同步帶的滑跌。
4、L橡膠單面齒同步帶恒定平穩運轉。
5、效率高。
5、低軸承的負荷,因為L橡膠單面齒同步帶具有高度緊張的自由。
6、免維護連續性運作。
7、廣泛的負載能力和速度比。
8、緊湊的設計。
L橡膠單面齒同步帶識別:

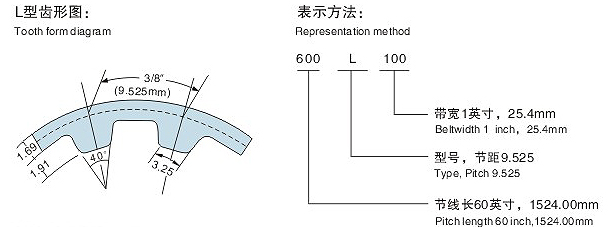

三個部分:指示帶的長度,間距和寬度帶回來的部分號碼。如下圖所示。此L橡膠單面齒同步帶型號,節線長為60英寸(1524.00mm),帶寬為1英寸(25.4mm)。

L同步帶齒形圖



規格

節線長

齒數

規格

節線長

齒數

86 L

219.08

23

375 L

952.50

100

98 L

247.65

26

382 L

971.55

102

100 L

257.18

27

390 L

990.60

104

109 L

276.23

29

394 L

1000.13

105

113 L

285.75

30

397 L

1009.65

106

124 L

314.33

33

400 L

1019.18

107

130 L

333.38

35

405 L

1028.70

108

135 L

342.90

36

408 L

1038.23

109

143 L

361.95

38

412 L

1047.75

110

150 L

381.00

40

420 L

1066.80

112

154 L

390.53

41

427 L

1085.85

114

158 L

400.05

42

435 L

1104.90

116

161 L

409.58

43

439 L

1114.43

117

165 L

419.10

44

442 L

1123.95

118

169 L

428.63

45

450 L

1143.00

120

173 L

438.15

46

453 L

1152.53

121

177 L

447.68

47

465 L

1181.10

124

180 L

457.20

48

480 L

1219.20

128

185 L

466.73

49

495 L

1257.00

132

187 L

476.25

50

500 L

1266.83

133

191 L

485.78

51

510 L

1295.40

136

195 L

495.30

52

525 L

1333.50

140

203 L

514.35

54

540 L

1371.60

144

210 L

533.40

56

548 L

1390.65

146

220 L

561.98

59

555 L

1409.70

148

225 L

571.50

60

560 L

1419.23

149

230 L

581.03

61

570 L

1447.80

152

240 L

609.60

64

574 L

1457.33

153

244 L

619.13

65

581 L

1476.38

155

250 L

638.18

67

585 L

1485.90

156

255 L

647.70

68

600 L

1524.00

160

263 L

666.75

70

619 L

1571.63

165

270 L

685.80

72

630 L

1600.20

168

275 L

695.33

73

660 L

1676.40

176

277 L

704.85

74

675 L

1717.50

180

280 L

714.38

75

694 L

1762.13

185

285 L

723.90

76

697 L

1771.65

186

300 L

762.00

80

701 L

1781.18

187

304 L

771.53

81

720 L

1828.80

192

315 L

800.10

84

728 L

1847.85

194

319 L

809.63

85

731 L

1857.39

195

322 L

819.15

86

739 L

1876.43

197

328 L

828.68

87

765 L

1943.10

204

330 L

838.20

88

791 L

2009.78

211

334 L

847.73

89

874 L

2219.33

233

337 L

857.25

90

900 L

2286.00

240

341 L

866.78

91

982 L

2495.55

262

345 L

876.30

92

994 L

2524.13

265

352 L

895.35

94

1043 L

2647.95

278

355 L

904.88

95

1148 L

2914.65

306

360 L

914.40

96

1988 L

5048.25

530

367 L

933.45

98
