RPP5M橡膠單面齒同步帶設計參數:齒形為齒型為兔牙型,轉彎效果好,適合高速傳動。
標準設計參考值:節距:5mm;齒高:1.81mm;帶厚:3.6mm
RPP5M橡膠單面齒同步帶特點:
1、RPP5M橡膠單面齒同步帶屬于Ω齒形同步帶, 是5M橡膠單面齒同步帶和S5M橡膠單面齒同步帶的改進型。
2、RPP5M齒同步帶輪傳動特點:除具有一般同步帶傳動的優點以外,由于其圓弧齒形的特點,齒頂部有槽,在傳動降噪方面有獨特優勢。
3、RPP5M橡膠單面齒同步帶材質為橡膠材質。
4、RPP5M橡膠單面齒同步帶無延誤。同步帶輪齒嚙合,降低速度變化。持續推動的速度
5、RPP5M橡膠單面齒同步帶長期無故障使用壽命。

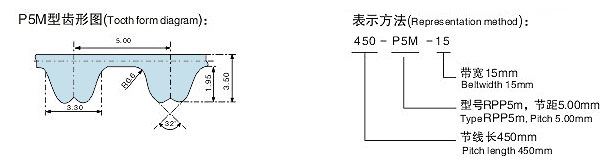

RPP5M橡膠單面齒同步帶齒形圖:
規格 | 節線長 | 齒數 | 規格 | 節線長 | 齒數 |
180-RPP5M | 180.00 | 36 | 670-RPP5M | 670.00 | 134 |
225-RPP5M | 225.00 | 45 | 675-RPP5M | 675.00 | 135 |
235-RPP5M | 235.00 | 47 | 700-RPP5M | 700.00 | 140 |
245-RPP5M | 245.00 | 49 | 705-RPP5M | 705.00 | 141 |
255-RPP5M | 255.00 | 51 | 710-RPP5M | 710.00 | 142 |
265-RPP5M | 265.00 | 53 | 725-RPP5M | 725.00 | 145 |
270-RPP5M | 270.00 | 54 | 740-RPP5M | 740.00 | 148 |
285-RPP5M | 285.00 | 57 | 755-RPP5M | 755.00 | 151 |
298-RPP5M | 298.00 | 59.6 | 780-RPP5M | 780.00 | 156 |
300-RPP5M | 300.00 | 60 | 800-RPP5M | 800.00 | 160 |
305-RPP5M | 305.00 | 61 | 835-RPP5M | 835.00 | 167 |
325-RPP5M | 325.00 | 65 | 850-RPP5M | 850.00 | 170 |
345-RPP5M | 345.00 | 69 | 890-RPP5M | 890.00 | 178 |
350-RPP5M | 350.00 | 70 | 935-RPP5M | 935.00 | 187 |
375-RPP5M | 375.00 | 75 | 940-RPP5M | 940.00 | 188 |
400-RPP5M | 400.00 | 80 | 950-RPP5M | 950.00 | 190 |
420-RPP5M | 420.00 | 84 | 980-RPP5M | 980.00 | 196 |
425-RPP5M | 425.00 | 85 | 1000-RPP5M | 1000.00 | 200 |
450-RPP5M | 450.00 | 90 | 1050-RPP5M | 1050.00 | 210 |
455-RPP5M | 455.00 | 91 | 1100-RPP5M | 1100.00 | 220 |
460-RPP5M | 460.00 | 92 | 1125-RPP5M | 1125.00 | 225 |
465-RPP5M | 465.00 | 93 | 1195-RPP5M | 1195.00 | 239 |
475-RPP5M | 475.00 | 95 | 1200-RPP5M | 1200.00 | 240 |
500-RPP5M | 500.00 | 100 | 1240-RPP5M | 1240.00 | 248 |
525-RPP5M | 525.00 | 105 | 1270-RPP5M | 1270.00 | 254 |
535-RPP5M | 535.00 | 107 | 1420-RPP5M | 1420.00 | 284 |
550-RPP5M | 550.00 | 110 | 1595-RPP5M | 1595.00 | 319 |
565-RPP5M | 565.00 | 113 | 1690-RPP5M | 1690.00 | 338 |
575-RPP5M | 575.00 | 115 | 1790-RPP5M | 1790.00 | 358 |
580-RPP5M | 580.00 | 116 | 1800-RPP5M | 1800.00 | 360 |
600-RPP5M | 600.00 | 120 | 1895-RPP5M | 1895.00 | 379 |
610-RPP5M | 610.00 | 122 | 2000-RPP5M | 2000.00 | 400 |
635-RPP5M | 635.00 | 127 | 2250-RPP5M | 2250.00 | 450 |
640-RPP5M | 640.00 | 128 | 3500-RPP5M | 3500.00 | 700 |
